O tipo de molde para fundição se decide pelo material do modelo, e o material se escolhe pelo volume de produção: peça única ou protótipo pedem isopor ou madeira; séries médias pedem resina; e a produção contínua compensa o alumínio. Antes de comparar, separe três coisas que o mercado costuma confundir: o modelo é a ferramenta que a fundição usa, o molde de areia é a cavidade formada a partir dele, e a peça é o produto fundido.
Qual modelo escolher, em uma frase
Quanto maior a quantidade de peças, mais compensa um material de modelo durável (e mais caro). Um modelo de madeira resolve uma tiragem baixa; um modelo de alumínio se paga quando a fundição vai repetir a mesma peça por milhares de moldagens. O erro mais comum é olhar só o preço do modelo e ignorar quantas peças ele vai produzir.
Na MC Modelação projetamos moldes para fundição sob medida a partir desse critério: o processo de moldagem, a geometria da peça e o volume previsto.

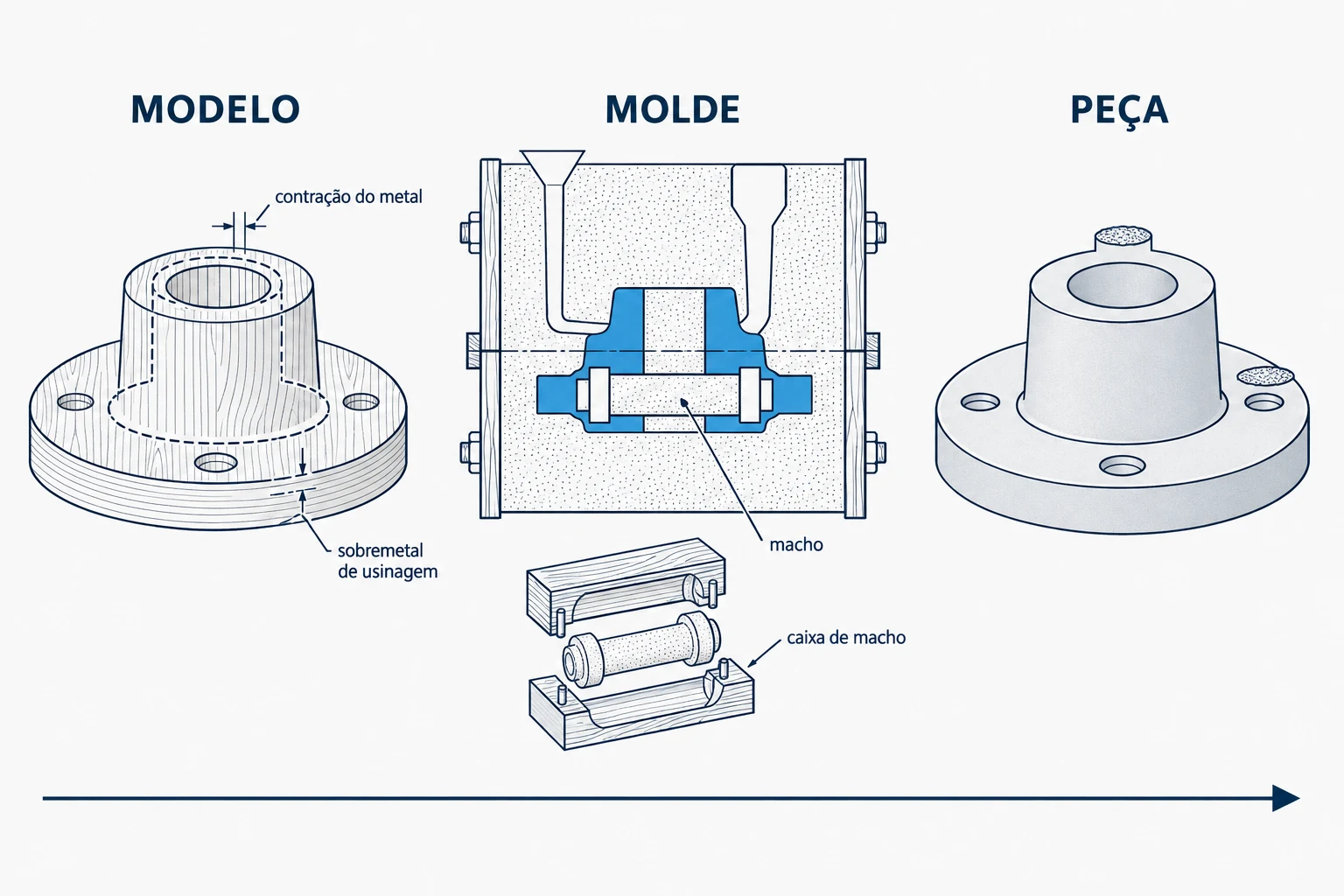

Modelo, molde e peça: o que é cada um
O modelo é a ferramenta que reproduz a forma da peça. Ele é feito um pouco maior que a peça final, para compensar a contração do metal ao esfriar e o sobremetal que será usinado depois.
O molde é a cavidade que recebe o metal líquido. Na fundição em areia, o molde é formado ao redor do modelo e quebrado para tirar a peça, ou seja, vale para um vazamento. Em processos de molde permanente (metálico), a mesma cavidade serve para milhares de peças.
A peça é o produto fundido que sai do molde. Dois apoios completam o vocabulário: o macho forma os vazios internos da peça, e a caixa de macho é a ferramenta que fabrica esse macho.
Os quatro materiais de modelo (e quando usar cada um)
Na prática, escolher o "tipo de molde" é escolher o material do modelo. Quatro são os mais usados na fundição em areia.
Isopor (lost foam)
O modelo de isopor é vaporizado pelo próprio metal durante o vazamento, sem precisar ser retirado do molde. É a opção mais barata e boa para peça única, protótipo e geometrias complexas, porque dispensa linha de partição e macho. Em troca, o modelo é consumido a cada peça e a precisão e o acabamento são mais limitados. Veja quando o modelo em isopor compensa.
Madeira
A madeira é o modelo mais tradicional da fundição em areia: barata, leve e fácil de trabalhar, serve bem para protótipos e tiragens baixas a médias, inclusive em peças grandes. O ponto fraco é a estabilidade, porque a madeira sente umidade e temperatura e se desgasta com o uso repetido. É a escolha certa quando o volume não justifica um modelo metálico. Conheça o modelo em madeira.
Resina
O modelo em resina fica entre os dois extremos: mais estável e durável que a madeira, com bom acabamento, por um custo abaixo do metal. É a opção natural para séries médias, quando a madeira já não aguentaria o desgaste mas o volume ainda não paga o alumínio. Veja o modelo em resina.
Alumínio
O modelo em alumínio é o mais preciso e o mais durável, feito para produção contínua e alta tiragem, com estabilidade dimensional repetível por milhares de moldagens. Custa mais e leva mais tempo para ficar pronto, então só compensa quando a fundição vai repetir a mesma peça em série. Conheça o modelo em alumínio.

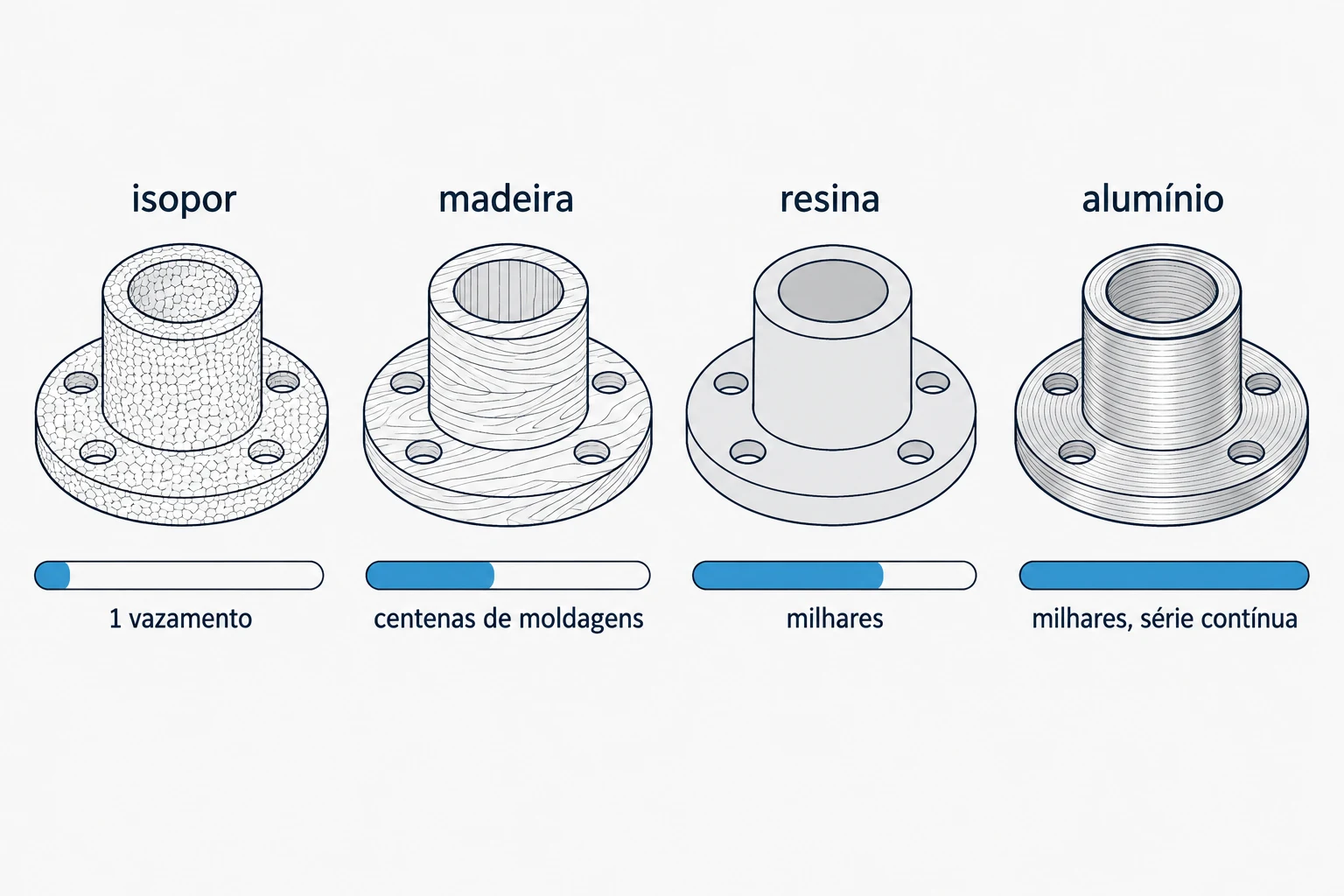

Comparativo rápido por material
| Material do modelo | Volume ideal | Durabilidade | Precisão e acabamento | Custo relativo |
|---|---|---|---|---|
| Isopor (lost foam) | Peça única / protótipo | Uso único | Baixa a média | Muito baixo |
| Madeira | Baixo a médio | Centenas de moldagens | Média | Baixo |
| Resina | Médio | Boa | Boa | Médio |
| Alumínio | Alto / série contínua | Milhares de moldagens | Alta | Alto |

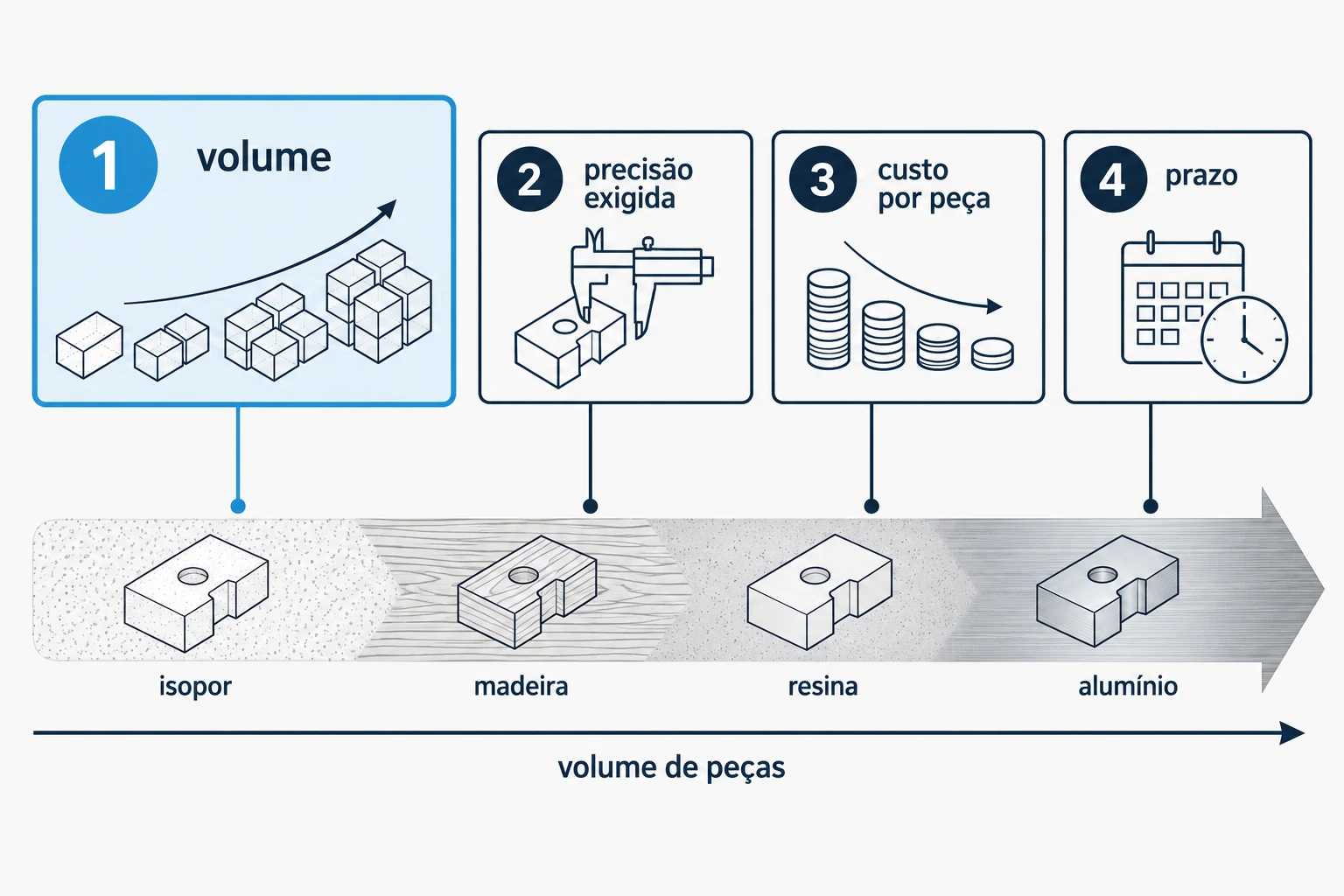

Como decidir na prática
A decisão segue uma ordem simples:
- Estime o volume. Quantas peças a fundição vai produzir com esse modelo. É o critério que mais pesa.
- Considere a precisão exigida. Tolerâncias mais apertadas, mantidas ao longo de muitas moldagens, puxam a escolha para resina ou alumínio. A referência internacional de tolerância e sobremetal de peças fundidas é a norma ISO 8062.
- Some o custo total, não o preço do modelo. Um modelo barato que se desgasta e gera refugo sai mais caro que um modelo durável diluído em milhares de peças. O que importa é o custo por peça.
- Inclua o prazo. Isopor e madeira ficam prontos mais rápido; o alumínio leva mais tempo de usinagem.
Com a peça e o volume definidos, fica claro qual material entrega o menor custo por peça, e é esse o ponto de partida de qualquer projeto de moldes para fundição sob medida.
Modelação para fundição no polo de Joinville
O material certo muda de peça para peça, e é aí que conta a experiência de quem projeta modelo todos os dias. Em Araquari, ao lado do polo industrial de Joinville, a MC Modelação produz modelos em resina, madeira, alumínio e isopor para fundições de todo o Brasil desde 2010, com base em modelação desde 1988.
Perguntas frequentes
Modelo e molde são a mesma coisa?
Não. O modelo é a ferramenta que reproduz a forma da peça; o molde de areia é a cavidade feita a partir dele. A peça fundida sai do molde, não do modelo.
O modelo tem o mesmo tamanho da peça?
Não. O modelo é feito um pouco maior, para compensar a contração do metal ao solidificar e o sobremetal que será usinado depois. Por isso projetar o modelo é trabalho de engenharia, não cópia da peça.
A partir de quantas peças compensa o modelo de alumínio?
O alumínio se justifica em séries altas e contínuas, quando a durabilidade dilui o custo inicial mais alto. Em tiragem baixa, madeira ou resina costumam sair na frente.
Quanto tempo dura um modelo de madeira?
A madeira aguenta da ordem de centenas de moldagens, mas é sensível à umidade e ao desgaste. Para produção contínua, resina ou alumínio mantêm a precisão por muito mais tempo.
Precisa tirar o isopor do molde antes de vazar o metal?
Não. No processo lost foam, o metal líquido vaporiza o isopor durante o vazamento e ocupa o lugar dele. Por isso o modelo de isopor é de uso único.
Qual material de modelo entrega o melhor acabamento?
Entre os quatro, o alumínio entrega a maior precisão e repetibilidade, seguido da resina. Madeira e isopor servem melhor a protótipos e tiragens menores.
Na dúvida sobre qual material serve para a sua peça, o caminho mais rápido é mostrar o que você precisa fundir. Mande a foto da peça ou o desenho técnico que a gente indica o material e o ferramental certos para o seu volume.
